PERNO AUTOPERFORANTE

ONIX UNDERGROUND

DEFINICIÓN DEL ELEMENTO DE ANCLAJE

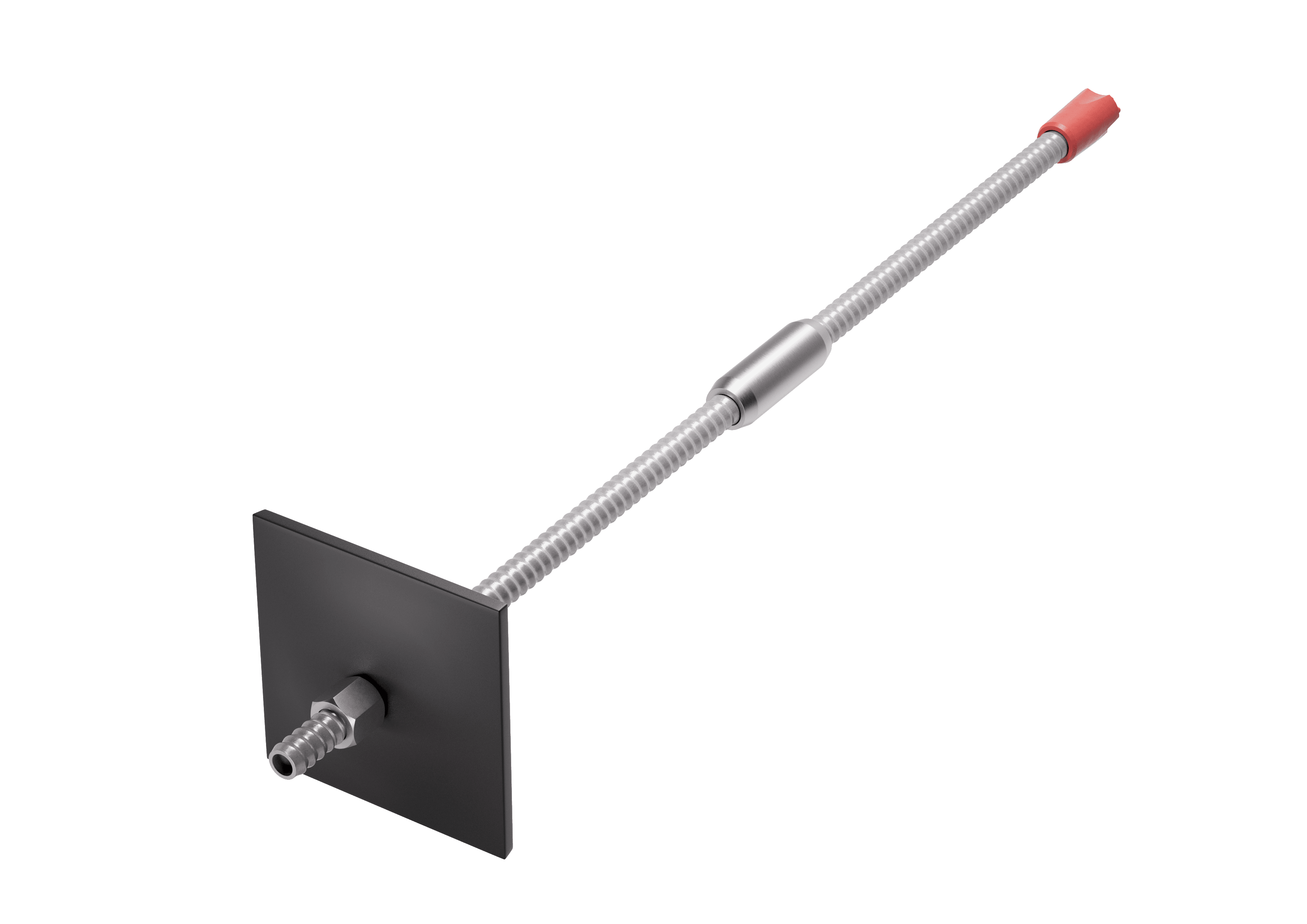

Un perno autoperforante es un tipo de perno que se utiliza para garantizar la estabilidad del techo y las paredes en la minería subterránea y en la construcción de túneles. A diferencia de otros tipos de pernos, los pernos autoperforantes no necesitan perforaciones previas y pueden perforar y sostener al mismo tiempo.

Estos pernos están diseñados a partir de una barra roscada hueca con una broca de un solo uso en su extremo, lo que simplifica y reduce el tiempo del proceso de instalación.

Una vez instalados, se rellenan con resina o mortero de cemento para consolidar el terreno. Además, estos pernos pueden unirse mediante acoplamientos para alcanzar longitudes que serían imposibles con otros tipos de pernos.

En el extremo del perno llevan una tuerca que, una vez realizada la instalación, se aprieta haciendo entrar en carga la placa de reparto y el propio perno logrando aumentar aún más la efectividad del perno.

Los pernos autoperforantes también se pueden utilizar en zonas donde la roca es más dura o compacta, usando diferentes tipos de brocas. Al perforar y asegurar al mismo tiempo, se reduce la necesidad de utilizar equipo adicional para realizar la perforación previa, lo que también reduce el coste y el tiempo de instalación.

2. Perno autoperforante 3 1

CAMPOS DE APLICACIÓN DE LOS PERNOS AUTOPERFORANTES

Los pernos autoperforantes tienen una amplia variedad de aplicaciones en la minería y túneles, tales como:

Sostenimiento de rocas: los pernos autoperforantes se utilizan en la minería y túneles para proporcionar soporte y estabilización de las rocas.

Sistemas de anclaje: los pernos autoperforantes se utilizan para fijar y asegurar elementos estructurales, como túneles, techos de minas, pilares, etc. en la roca o en el suelo.

Reparación de rocas: los pernos autoperforantes también se utilizan para la reparación de rocas y suelos dañados o debilitados en las minas o en los túneles..

Montaje de equipos: los pernos autoperforantes se utilizan para la fijación de equipos, maquinaria y otros elementos en la minería y túneles, como luces, ventiladores, cintas transportadoras, etc.

COMPONENTES DE LOS PERNOS AUTOPERFORANTES

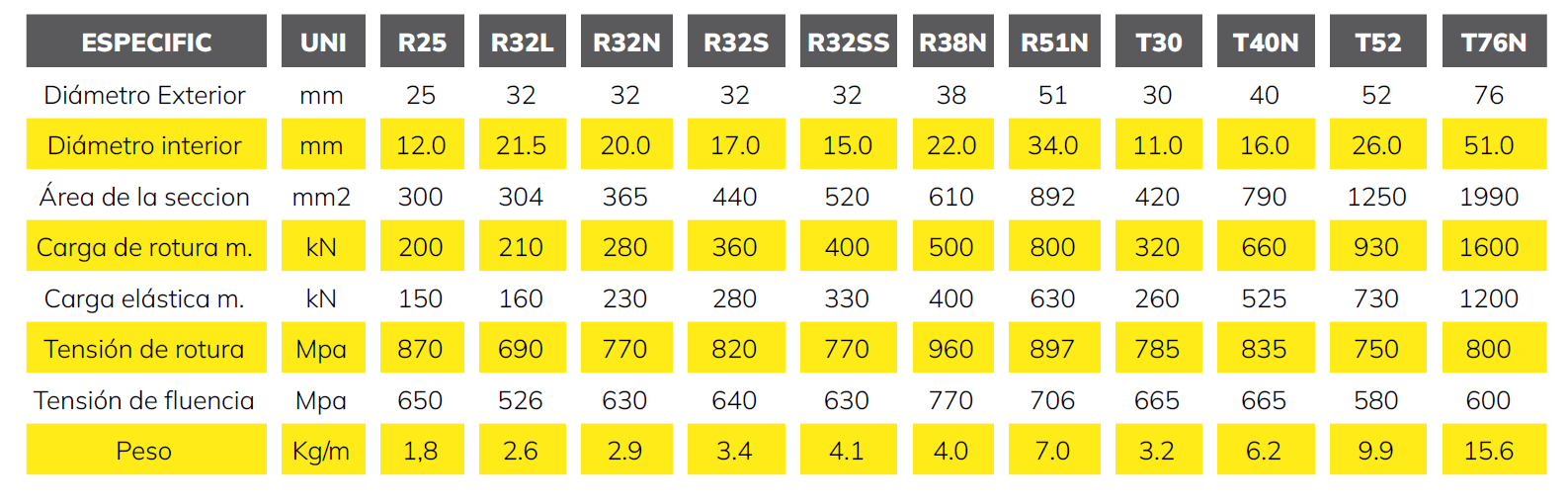

Barra roscada

Están fabricados a partir de tubos de acero API laminado en frio a un perfil de rosca de cuerda ISO estándar.

El proceso de laminado aumenta el límite elástico y produce una barra de perforación duradera adecuada para una amplia gama de aplicaciones.

Son barras huecas para la posterior introducción de lechada o resina.

Longitudes de 2, 3, 4 y 6 metros

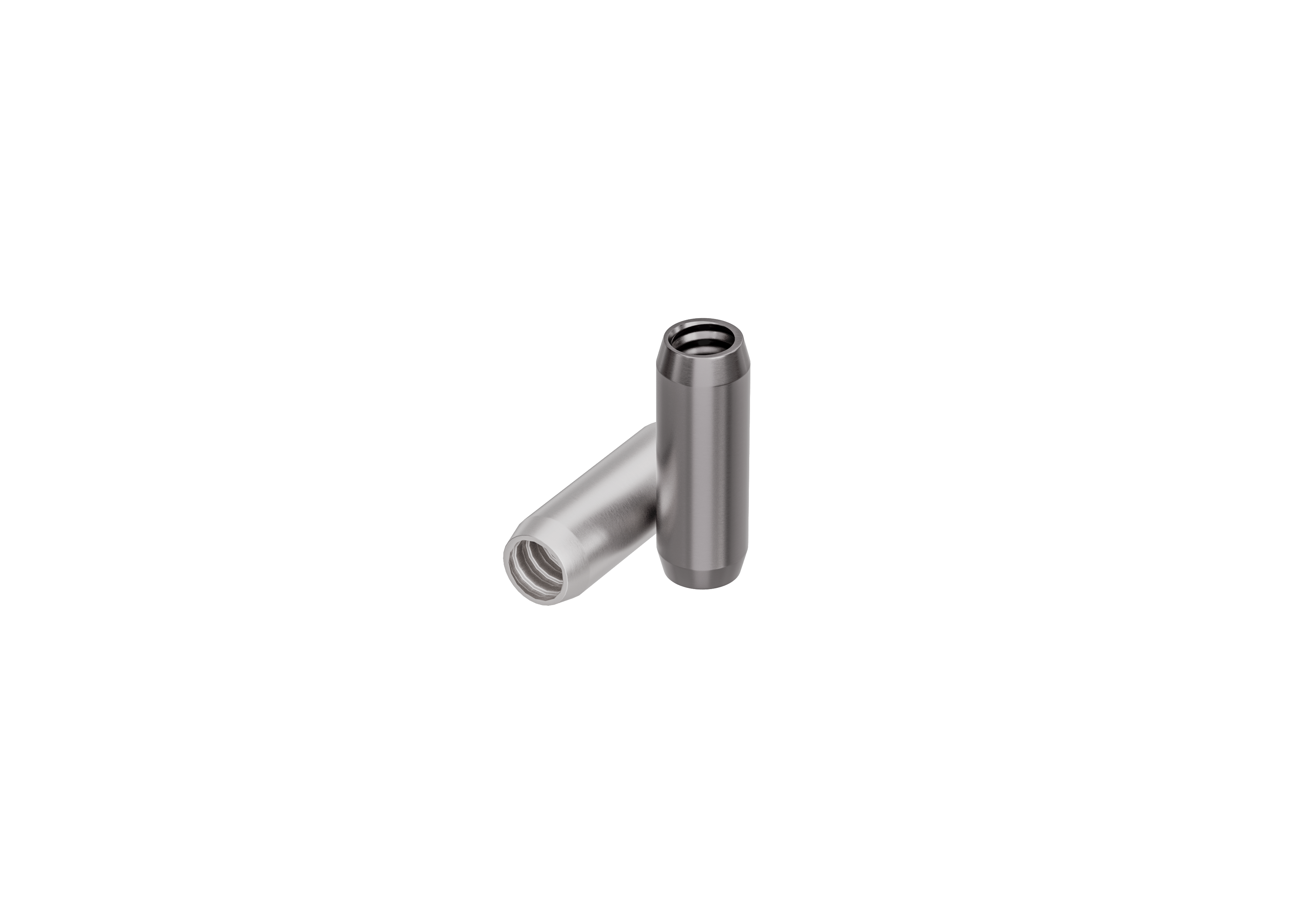

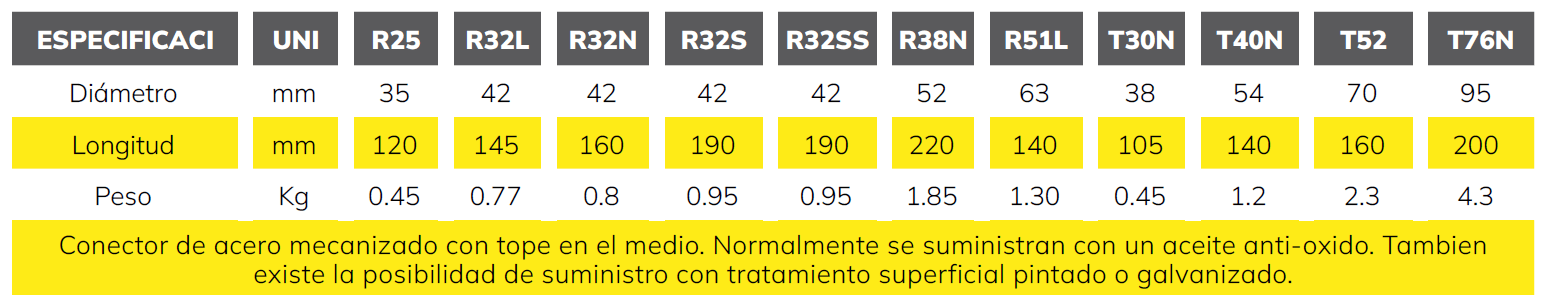

Acople de extensión/conector (s)

Para unir las barras de diferentes medidas y conseguir una longitud superior. Han de tener una resistencia igual o superior a las barras que están uniendo.

Para permitir el correcto asentamiento de cada barra dentro del acoplador, todas nuestras barras están biseladas con precisión para permitir que los extremos de la barra tengan contacto cara a cara.

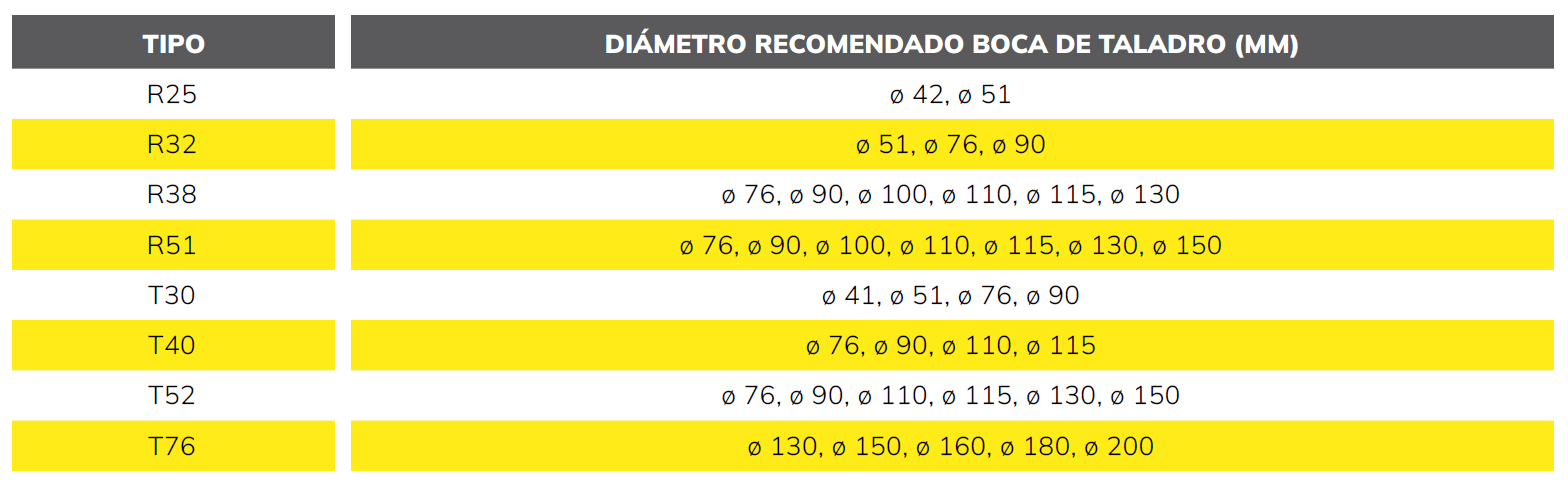

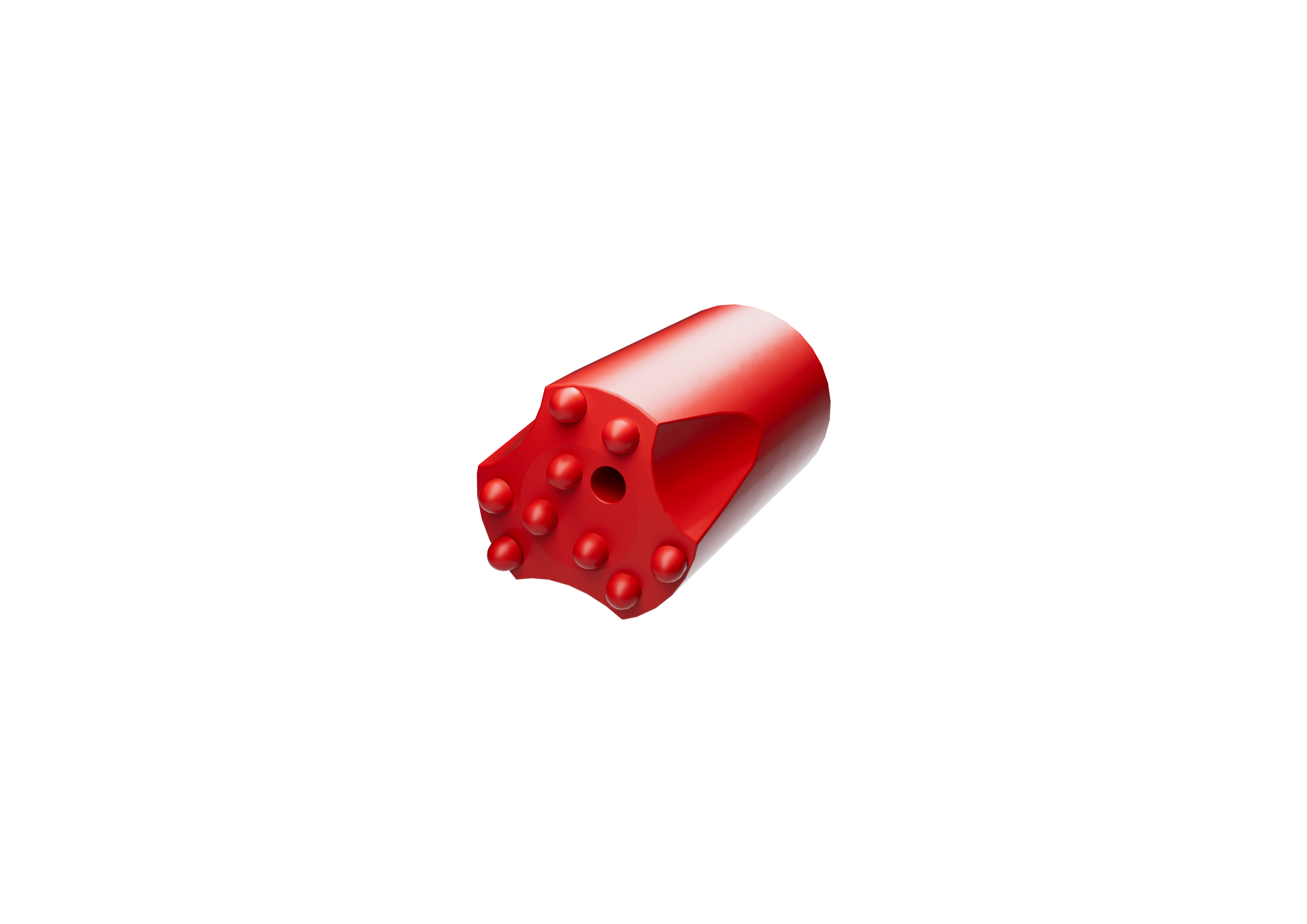

Boca de taladrado de un uso

Taladran a la vez que avanza el perno.

Diferentes tipos en función del terreno donde van a ser usadas:

  • EX: Broca cruzada endurecida de suelta a medianamente densa.
  • ES: Broca botón endurecida para roca no consolidada con cantos rodados
  • EXX: Broca cruzada TC para formaciones rocosas blandas y medianas
  • ESS: Broca de botón TC para formaciones rocosas medianas

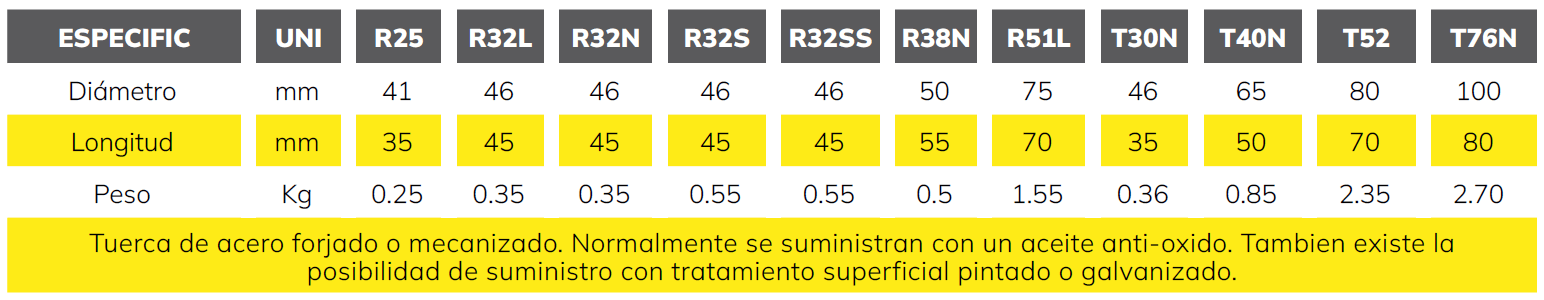

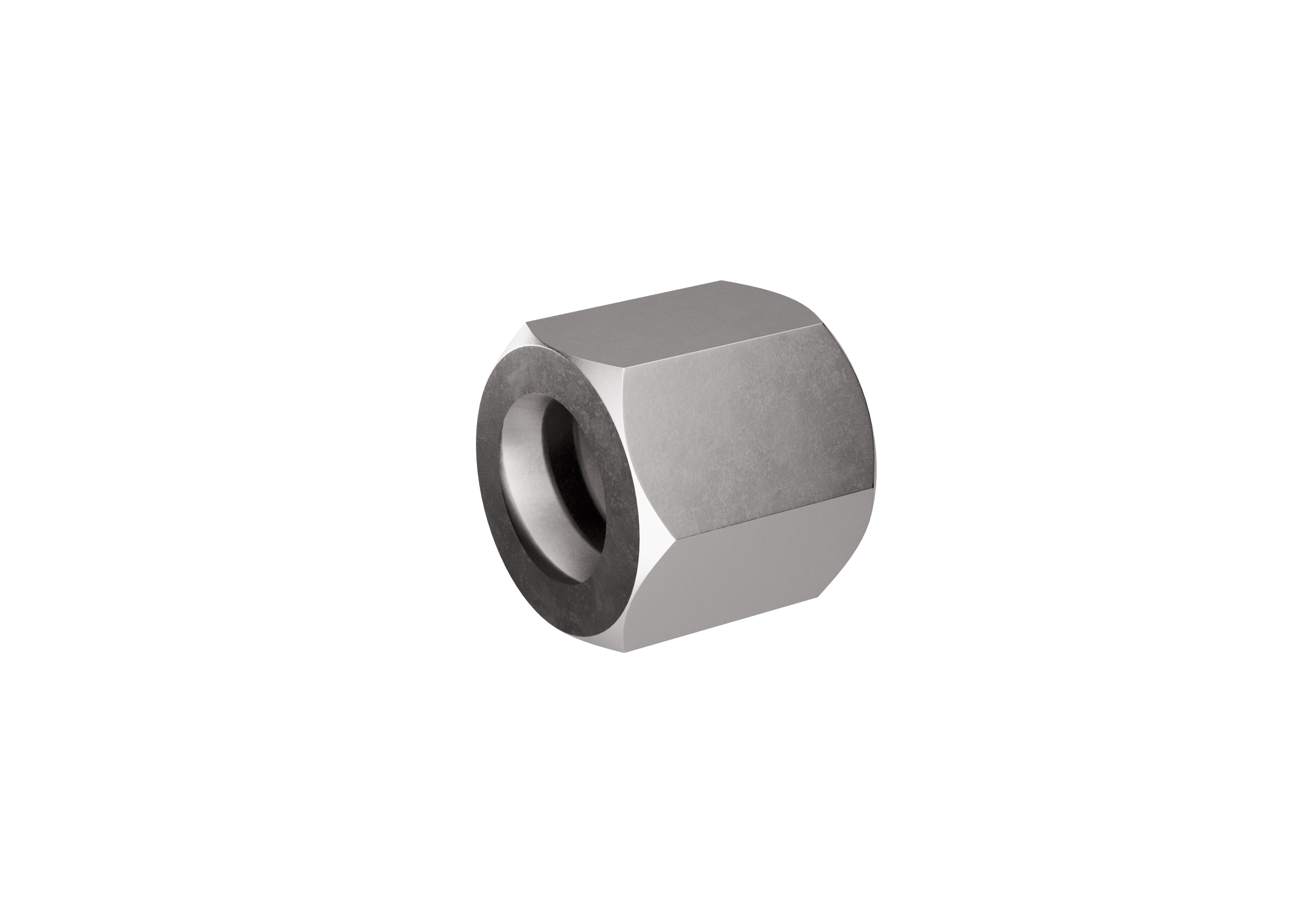

Tuerca hexagonal

Tuercas hexagonales o esféricas fabricadas en acero de alta calidad para satisfacer los requerimientos del perno.

Todas nuestras tuercas superan el límite de carga de rotura del perno.


TIPO R

El perno autoperforante de tipo R cuenta con un excelente control de calidad interno y externo. El hilo-R es acorde con la ISO10208, ISO 1820 (R51) y el hueco interno de las barras garantiza el cumplimento de los estándares EN14199/EN14490/ASTMF432/ASTM A615.

La fabricación de medidas especiales está disponible bajo pedido al igual que componentes galvanizados o con revestimiento combinado.


TIPO T

El perno autoperforante de tipo T también cuenta con un excelente control de calidad interno. El hilo-T cuenta con un tono más largo, así como un mayor ángulo del perfil, todo ello acorde a los estándares de fabricación.

El hueco interno de las barras garantiza el cumplimento de los estándares EN14199/EN14490/ASTMF432/ASTM A615.

VENTAJAS DE UTILIZAR LOS PERNOS AUTOPERFORANTES

Los pernos autoperforantes son un tipo de anclaje que se utiliza comúnmente en la industria minera y de túneles debido a sus ventajas, que incluyen:

Velocidad de instalación:

Los pernos autoperforantes son fáciles y rápidos de instalar. Se pueden perforar y anclar en una sola operación, lo que reduce el tiempo de instalación en comparación con otros sistemas de anclaje.

Menor necesidad de equipos

Los pernos autoperforantes no requieren equipos especiales de perforación, lo que significa que se puede reducir el número de equipos y el costo asociado con la perforación de los anclajes.

Alta resistencia

Alta resistencia: son pernos extremadamente resistentes y pueden soportar grandes cargas. Esto los hace ideales para su uso en la industria minera y de túneles, donde se requieren anclajes fuertes y resistentes.

Flexibilidad

Ya que pueden instalarse en una variedad de materiales, incluyendo roca dura, suelo y concreto. Además, se pueden utilizar en diferentes condiciones geotécnicas, como en terrenos inestables o con presencia de agua.

Seguridad

Los pernos autoperforantes son seguros y confiables. Al estar diseñados para instalarse correctamente, minimizan la posibilidad de errores humanos en la instalación y reducen el riesgo de fallas estructurales.
