PERNO EXPANSIVO EMC

ONIX UNDERGROUND

DEFINICIÓN DEL ELEMENTO DE ANCLAJE

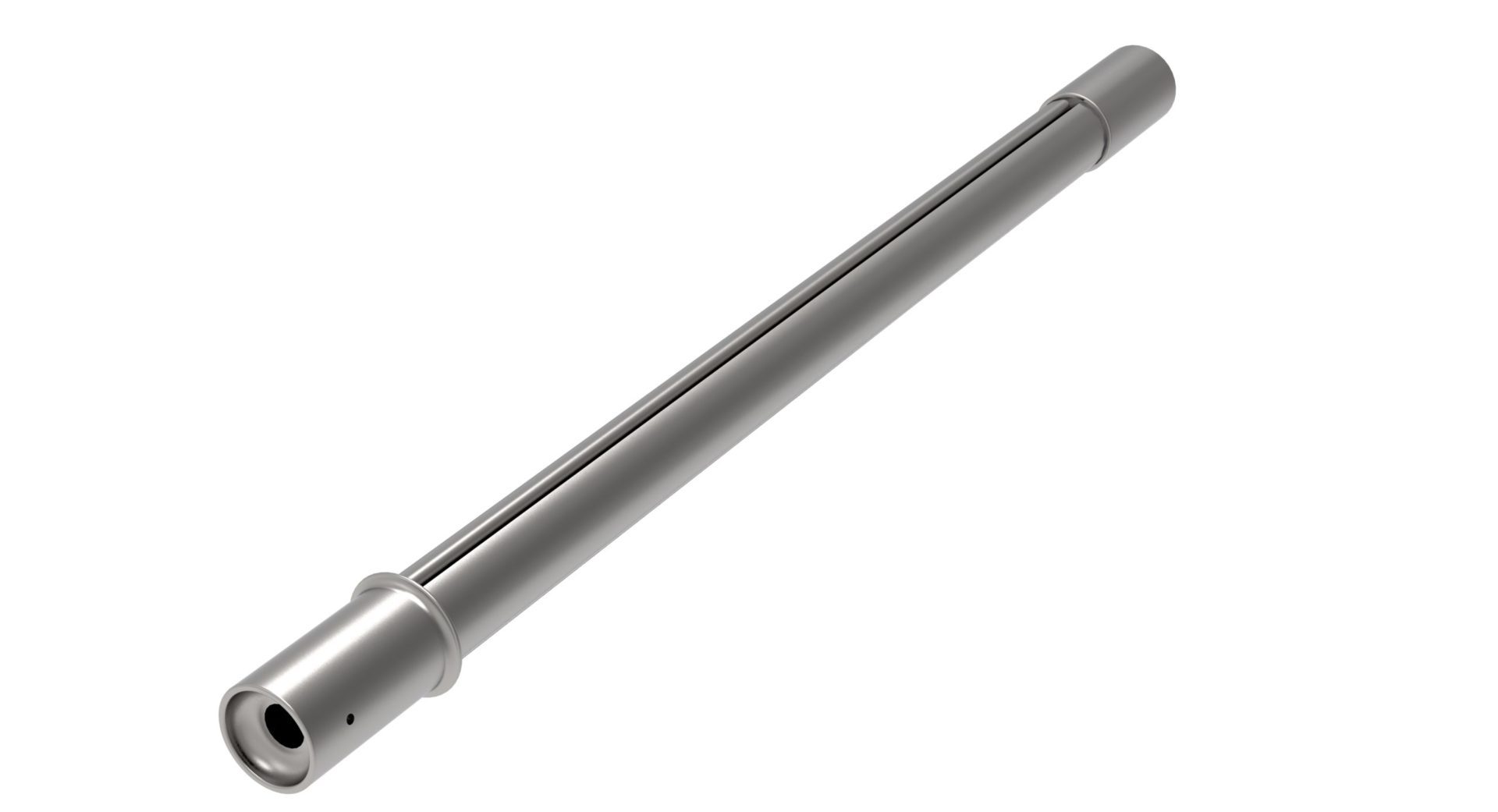

Los pernos expansivos son un dispositivo de estabilización para el macizo roco en minería y obras subterráneas. Están formados por un tubo de acero de alto límite elástico, doblado sobre sí mismo formando una forma omega, y sellado en los extremos por dos casquillos.

Una vez introducidos en el orificio taladrado en la roca, que debe tener un diámetro inferior al diámetro original del tubo, se expanden mediante la aplicación de agua a presión. Este proceso hace que este tipo de perno de anclaje entre en carga y ofrezca un apoyo inmediato. Esto se produce gracias a la acción de dos tipos de fuerzas. Por un lado, una presión radial perpendicular a su eje en toda su longitud y, por otro, una fuerza de fricción en toda su longitud.

1. Perno expansivo 1 scaled

CAMPOS DE APLICACIÓN DEL PERNO EXPANSIVO

Los pernos expansivos tienen una amplia gama de aplicaciones en la industria minera y de la construcción. Algunos de los campos de aplicación más comunes son:

Minería subterránea: Se utilizan para estabilizar el macizo rocoso en túneles, galerías, cámaras y otras excavaciones subterráneas.

Construcción de túneles: Se utilizan para asegurar la cavidad durante la construcción de túneles.

Geotecnia: Los pernos expansivos se utilizan en la estabilización de taludes, paredes rocosas y otras estructuras geotécnicas.

CARACTERÍSTICAS TÉCNICAS DEL PERNO EXPANSIVO

Captura de pantalla 16

TAPONES ONIX PARA PERNOS EXPANSIVOS

TablaDeColor 01 1

Ofrecemos tapones para proteger el perno cuando es insertado en el orificio del terreno y para identificar su medida acorde con las reglas de color ASTM. Los tapones pueden ser personalizados con el logo de su compañía.

EL PROCESO DE FABRICACIÓN DEL PERNO EXPANSIVO

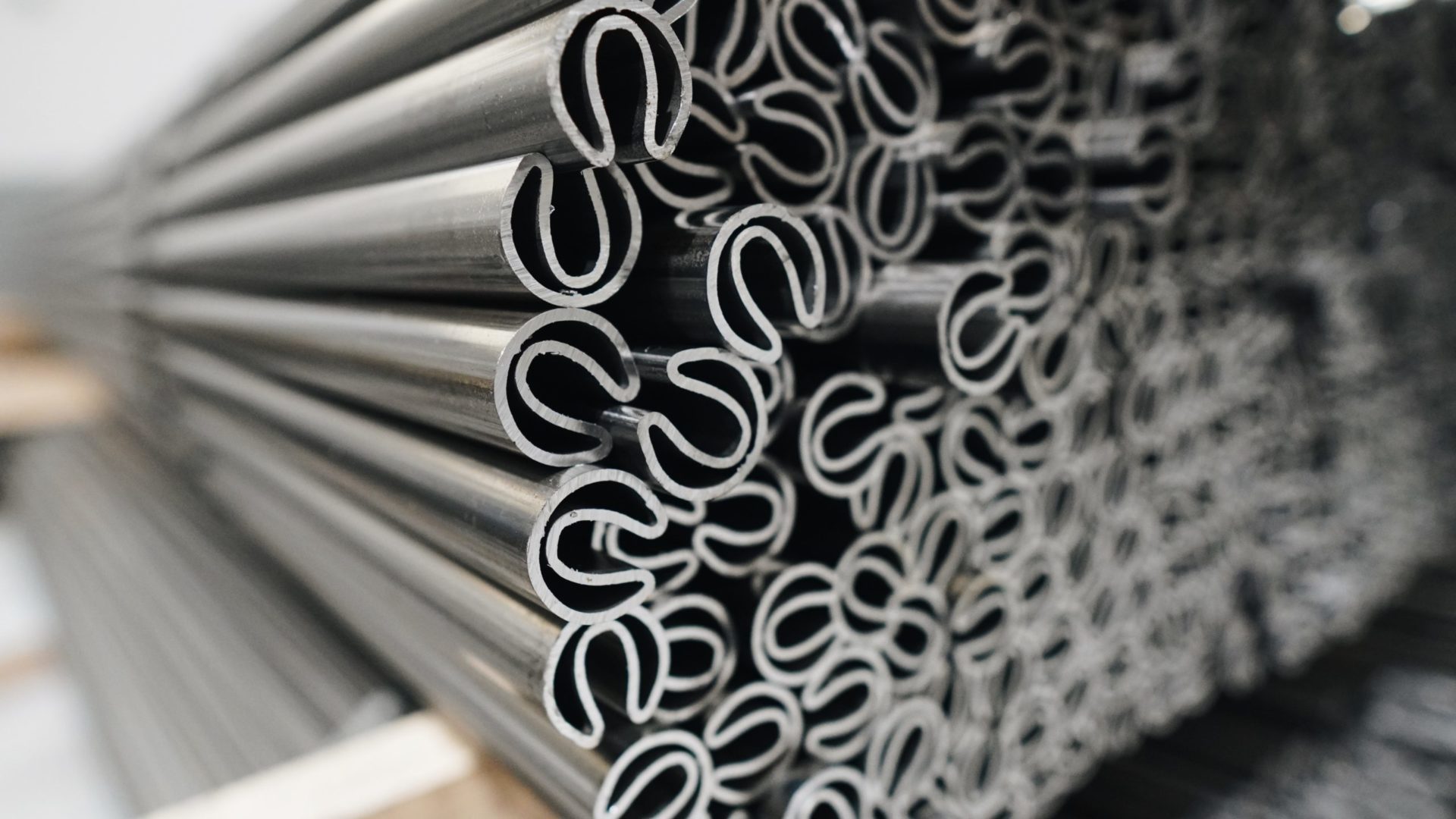

El proceso comienza con la adquisición de la materia prima, utilizamos acero S 355 MC. El acero es moldeado por la máquina perfiladora. Debido a la tecnología de la máquina, el proceso del rodillo es lo suficientemente suave como para no cambiar negativamente las propiedades del acero. Como resultado, obtenemos un tubo con forma de omega de alta calidad. A lo largo de este proceso, la calidad se verifica constantemente.

Una vez obtenido el tubo omega, el tubo pasa a la segunda etapa del proceso, la máquina de embutición. Esta máquina, al igual que la perfiladora, se ha construido y diseñado utilizando tecnología de vanguardia aportando procesos de soldadura automáticos que hacen posible alcanzar una capacidad de producción muy alta y continuar más allá de nuestro umbral de calidad.

Los casquillos utilizados para insertarlos en el tubo se fabrican utilizando procesos complejos que garantiza la más alta calidad, facilitando la inserción de la bomba de inflado y aumentando la calidad del producto final.

Finalmente, los pernos expansivos se empaquetan y almacenan en nuestro almacén de salida donde están protegidos de las condiciones climáticas y se entregarán pronto al cliente.

Por cada lote de producción, probamos un perno por mil. Se toma una muestra aleatoria para analizar en el departamento de calidad. Se realizan pruebas de tracción e hinchado y se guardan los resultados. También se realizan pruebas de material y de producto por cada orden en laboratorios externos. Todos los pedidos están codificados y correlacionados con los resultados de las pruebas de calidad, por lo tanto, si hay algún incidente, la capacidad de respuesta es rápida y eficiente.

VENTAJAS DE LA UTILIZACIÓN DEL PERNO EXPANSIVO

Los Pernos Expansivos son un tipo de sistema de anclaje que se utiliza en aplicaciones de minería y construcción subterránea, y tienen varias ventajas distintivas en comparación con otros sistemas de anclaje. A continuación, se presentan algunas de las principales ventajas de los Pernos Expansivos:

Alta resistencia

Los Pernos Expansivos son altamente resistentes debido a su diseño y al material utilizado en su fabricación, lo que los hace adecuados para aplicaciones que requieren una alta capacidad de carga.

Instalación sencilla

 Los Pernos Expansivos se pueden instalar de manera rápida y sencilla, lo que reduce el tiempo de inactividad y los costos de mano de obra.

Flexibilidad

Los Pernos Expansivos son flexibles y pueden adaptarse a diferentes condiciones geológicas y de terreno.

Compatibilidad con otros sistemas

 Los Pernos Expansivos son compatibles con otros sistemas de anclaje, lo que permite una mayor flexibilidad en la selección de sistemas de soporte.

Seguridad

Los Pernos Expansivos son seguros para su uso en entornos subterráneos, ya que no precisan de ningún acelerante químico en su instalación y se consigue la carga de manera inmediata.

INSTALACIÓN Y APLICACIÓN DEL PERNO EXPANSIVO

PROPORCIONAMOS PERNOS EXPANSIVOS PARA SER UTILIZADOS EN MINERÍA SUBTERRÁNEA Y TÚNELES ASEGURANDO EL ÉXITO Y SEGURIDAD DE LOS PROCESOS DE EXTRACCIÓN Y EXCAVACIÓN
  1. Perfora el agujero en la roca con una profundidad lieramente mayor que el perno
  2. Inserta el perno expansivo por el orificio de forma manual o automática
  3. Inyectar agua a presión para que el perno se expanda y haga contacto con las paredes de la perforación
  4. Esperar el tiempo necesario para que el perno se haya expandido completamente y retirar la boquilla de la bomba de inflado
Installation completed 1
